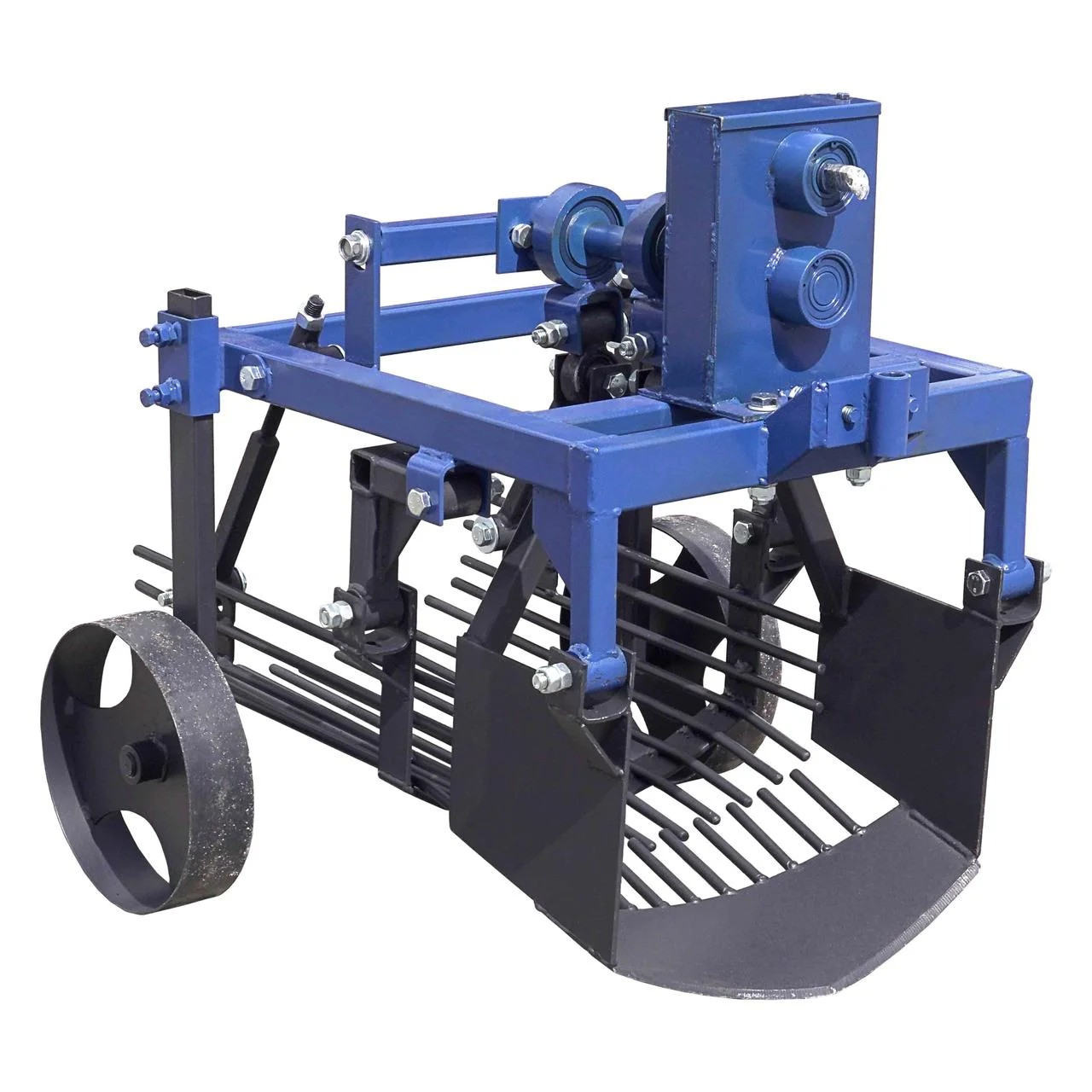

Вібраційна 2-ексцентрикова картоплекопичувач Zirka-105 під ВОМ призначений для установки на мотоблоки з повітряним охолодженням двигуна, із заднім ВОМ під шпону. Потрібно пам'ятати: якщо вал добору потужності в мотоблоку під шліц, потрібний додатковий перехідник.
У конструкції картоплі-флекопача є понижувальний редуктор: коефіцієнт редукції 4,5 (оберти на валу картоплі в 4,5 раза менше обертів на ВОМ мотоблока). Ця функція дає змогу працювати з оптимальним кількістю обертів і вібрації.
Перед початком роботи картопелькопичувачем Zirka-105 необхідно прибрати город від бур'янів.
Послідовність робочого процесу така:
- Оберти від ВОМ мотоблока передаються через карданний вал (купується окремо) на первинний вал редуктора картоплі картоплі.
- З вторинного вала крутний момент передається на два ексцентрики: перший приводить у дію ніж, другий-вібраційну решітку.
- Ніж зрізає землю з коренеплодами та передає далі на решітку.
- Вібруючи, решітка очищає картоплю від землі, і викидає на город
Конструкційні вузли вібраційної картоплі Zirka-105 под вал отбора мощности:
- Ніж. Ширина захоплення 382 мм; товщина ножа 5 мм.
- Редуктор.
- Рама. Поздовжня рама-стальна труба 40х40 мм, стінка 2 мм, довжина 495 мм; поперечна-профільна труба 50х25 мм, стінка 3 мм, довжина 446 мм. Для посилення міцності є додаткові підсилювачі.
- Причіпний пристрій (тип Zirka-105, для мотоблоків із повітряним охолодженням).
- Вал зі штовхачами.
- Грохот (17 зубців завдовжки 500 мм).
- Колеса (кріплюються болтовим з'єднанням).
