Трифазний стабілізатор Infinity 3х7500 призначений для регулювання напруги в промислових та побутових мережах електропостачання з номінальною напругою 380 вольт. Прилад побудований на базі трьох однофазних стабілізаторів НСН, з'єднаних за схемою "зірка" з обов'язковим вхідним нулем. Вихідною напругою стабілізатора є фазна (фаза-нуль), а не лінійна напруга.
Технічні характеристики стабілізатора напруги Укртехнологія Infinity 3х7500:
- Потужність 22.5 кВт, три фази.
- Симісторний (тиристорний) тип стабілізації.
- Точність стабілізації ±4.5%
- Кількість ступенів автоматичного регулювання- 16.
- Робочий діапазон вхідних лінійних напруг 200-500 В.
- Робочий діапазон вихідних лінійних напруг 365-397 В.
- Граничний діапазон вхідних напруг 105-520 В.
- Час реакції на аварійну зміну напруги- до 20 мс.
- Температура спрацьовування теплового захисту- 105°C.
- Гарантія 10 років.
Трифазні стабілізатори Укртехнологія забезпечують:
- стабілізацію вихідної фазної напруги на рівні 220 В при частоті 50 Гц;
- автоматичне відключення від мережі при підвищенні вхідної фазної напруги вище верхньої граничної вхідної напруги;
- збереження не спотвореної форми синусоїдальної вихідної напруги;
- роботу у всьому діапазоні навантажень від холостого ходу до максимального навантаження;
- захист від короткого замикання та тривалого перевантаження на виході;
- перехід у режим "транзит" в аварійній ситуації;
- захист споживачів від перенапруги в режимі "транзит" при 265 В (при 445 В лінійної);
- тепловий захист автотрансформатора;
- відключення споживачів при короткочасній відсутності мережі живлення (щоб запобігти пошкодженню імпульсних джерел живлення споживачів);
- відображення вхідної фазної напруги;
- автоматичне відключення від мережі при втраті однієї з фаз для захисту трифазних електродвигунів.

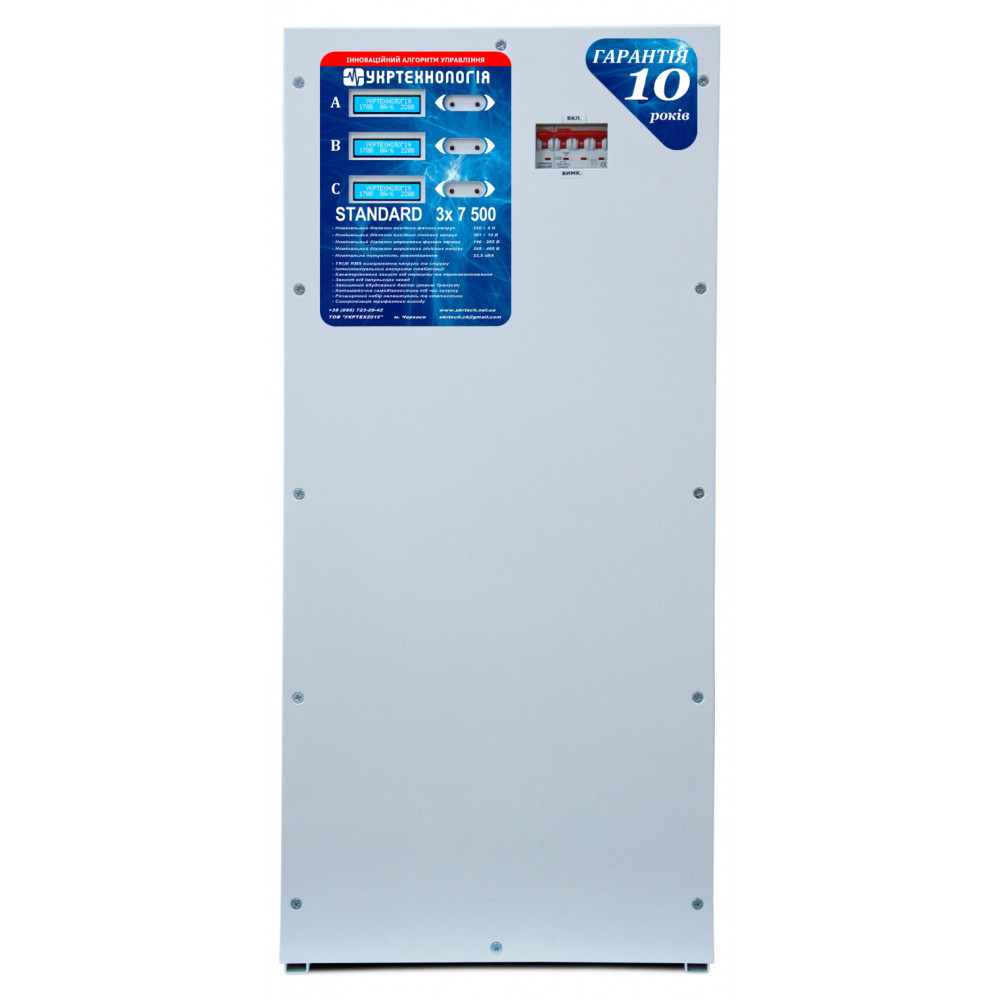

Конструктивно стабілізатор виконаний у металевому вогнетривкому корпусі, що дозволяє його експлуатувати у підлоговому варіанті. На передній панелі розташовані ЖК-індикатори, що відображають (за замовчуванням) рівень вхідної та вихідної напруги, струм і номер ступені. Режим експлуатації- безперервний.
За відсутності потреби в стабілізації напруги або при несправності стабілізатора прилад можна вимкнути за допомогою наявного перемикача "стабілізація-транзит".
Кожний окремий блок функціонально представляє собою однофазний стабілізатор напруги, що складається з автотрансформатора, потужних симісторних ключів, контролера напруги з захистом від перевищення струму, споживаного навантаженням.
